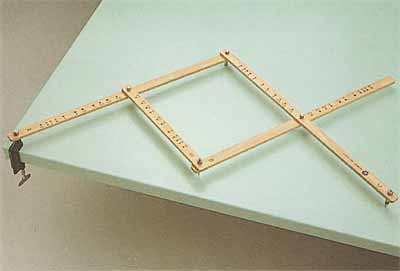

Pantógrafo de Madeira 40cm Trident PME-40

Amplia, copia e reduz qualquer desenho. Fabricado em madeira dura de excelente qualidade, com furos de precisão. Ferragens de latão cromado. Acompanha morça para fixar na extremidade da mesa e suporte plástico para fixar em cima da mesa. Acompanha manual de instruções. Tamanho 40cm.

Modo de usar:

O Ponto "O" fica fixado à mesa (com a morça), o desenho que se pretende ampliar fica no ponto "D" (este não pode mudar de posição, deve ficar preso com uma fita).

Antes de começar fixe o ponto “D” bem na metade do papel. Fixe ao lado do desenho uma folha de papel em branco (é nela que você fará a ampliação ou redução, esta não pode sair da posição também, deve ficar fixado com fita) em seguida posiciona o ponto "E" na metade da folha também.

Depois de estabelecer o posicionamento você pode começar a transferir, sempre observando cuidadosamente os resultados.

Para reduzir ou ampliar é só mudar os posicionamentos do ponto "A" e do ponto "C" respectivamente.
